سیستم ذخیره انرژی در فلایویل
در دهه اخیر، تکنولوژی های جدیدی در زمینه ی ذخیره سازی انرژی به بازار آمده اند .این تکنولوژی ها انتقال سریع انرژی را فراهم می نمایند. این پیشرفت نسبت به باطری های الکتروشیمیایی قدیمی به قدری عجیب و جالب توجه بود که می توان آن را با پیدایش الکترومغناطیس های فوق سرد و یا موتورهای استارت سریع (که با کمک انرژی پنوماتیک یا هیدرولیک ساخته شدند) مقایسه کرد.

اخیرا صنعت شاهد پیدایش مجدد یکی از قدیمی ترین تکنولوژی های ذخیره سازی انرژی یعنی فلایویل بوده است. چرخ طیار های جدید دارای اشکال متنوعی هستند. از چرخ طیار های کامپوزیتی که برای سرعت های دورانی بسیار بالا مناسب هستند گرفته تا چرخ های فولادی قدیمی که به موتور های دورانی کوپل می گردند.

در این مقاله، ما انواع مختلفی از چرخ طیارها که امروزه مورد استفاده قرار می گیرند را بررسی می کنیم. علاوه بر آن به برسی باطری های فعال مکانیکی نیز می پردازیم. واحدی که یکی از جالب ترین گونه های چرخ طیارهای نوین و قدیمی می باشد. این سیستم در حالیکه فضایی در حدود ۱۱ فوت مربع را اشغال می کند قادر است توانی برابر ۵۰۰ کیلو وات را منتقل نماید.

معرفی:
چرخ طیارها نسبت به تکنولوژی های قدیمی ذخیره انرژی دارای برتری های خاصی می باشند .یکی از این برتری ها به ساختار ساده ذخیره انرژی در آنها بر می گردد. یعنی ذخیره انرژی به صورت انرژی جنبشی در یک جرم در حال دوران.

سالها از این ایده برای نرم و یکنواخت کردن حرکت موتورها استفاده می شد. در بیست سال اخیر به تدریج یک منبع جدید انرژی در اختیار طراحان و مخترعان قرار گرفت و طراحان از این منبع جدید در وسایل نقلیه الکتریکی و تجهیزات کنترل ماهواره استفاده کردند. این منبع دارای ویژگی های زیر بود:

ایمنی بالا، حجم کم، سازگاری با محیط زیست، پایین بودن هزینه تعمیر و نگه داری و داشتن عمر مفید بالا و قابل پیشبینی.

اخیرا برای کنترل و ثابت نگه داشتن سرعت وقتی که منبع اصلی انرژی به طور متناوب قطع و وصل می شود از چرخ طیار استفاده می گردد. به دلیل نارضایتی مصرف کننده گان از باطری های الکتروشیمیایی و از طرف دیگر به علت پایین بودن هزینه تولید و عمر مفید بالای چرخ طیار اکنون در بسیاری از سیستم ها از این وسیله استفاده می شود.

پس از پیشرفت های پی در پی در زمینه ی الکترونیک قدرت اولین بار از چرخ طیار به عنوان محافظ رادار استفاده شد و امروزه یک ابزار قدرت مند و کم هزینه ،در حجم بالا به بازار تجهیزات انتقال قدرت ارائه می شود.

چرخ طیار های قدیمی:
پیش از این، تنها کاربرد چرخ طیار، در مجموعه موتور-ژنراتور بود. که در آن چرخ های فولادی به سیستم کوپل می شدند تا در زمان قطع و وصل شدن متناوب نیرو، دوران پایدارو طولانی تری را فراهم کنند. این امر توسط افزایش اینرسی دورانی و افزایش انرژی جنبشی ذخیره شده انجام می گرفت.

افزایش موثر زمان دوران برای چنین سیستم هایی به ندرت از حد یک ثانیه در بار نامی فراتر می رفت.

این مشکل به این علت ایجاد می شد که تنها ۵ درصد انرژی ذخیره شده از چرخ طیار به موتور انتقال می یافت. انتقال بیشتر انرژی موجب کاهش سرعت دورانی و نتیجتا کاهش فرکانس الکتریکی می شد که امری نامطلوب بود.

با وجود اینکه این سیستم ها مانع ضعیف شدن و یا قطع طولانی مدت جریان برق می شدند، ولی تواناییِ تامین برق کافی برای یک فرایندre-closure کامل یا تامین انرژی لازم برای استارت یک ژنراتور را نداشتند.

با اعمال چند تغییر در طرح می توان زمان انتقال قدرت را در سیستم نشان داده شده در شکل یک افزایش داد. تحت تمامی بارها، کاهش فرکانس و ولتاژ و همچنسن کاهش سرعت دورانی ژنراتور نامطلوب می باشد.

با اضافه کردن یک یکسو کننده بعد از ژنراتور، سیستم این قابلیت را پیدا می کند تا ۷۵ درصد انرژی چرخ طیار را منتقل کند. پس از آن جریان DC باید ***** شده و مجددا به جریان AC با فرکانسی برابر با ۶۰ هرتز تبدیل شود. افزودن یک محرک چند سرعته به سیستم این امکان را به ما میدهد تا بتوانیم از سرعت های دورانی پایین، اینرسی زیادی را به دست بیاوریم و در نتیجه به موتور کوچک تری برای تامین این منبع انرژی نیاز باشد.

افزایش موثر در مدت زمان حرکت که توسط سیستم بهبود یافته چرخ طیار ایجاد می شود، حفاظت بهتری را نسبت به نوع قدیمی فراهم می آورد. اما این افزایش در مدت زمان حرکت لزوما هزینه بر هم خواهد بود. در ضمن به تجهیزات و فضای بیشتری نیز نیاز دارد.

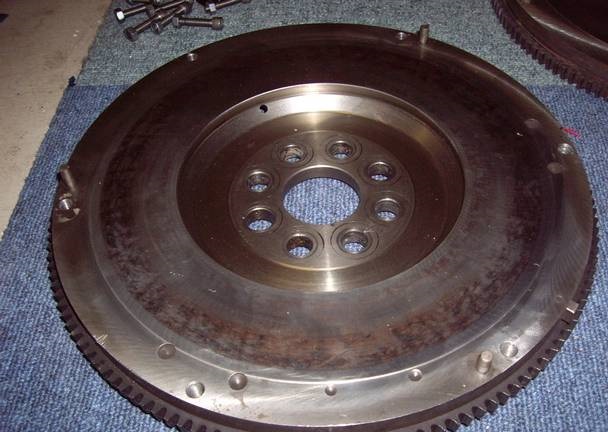

نمونه های قدیمی چرخ طیار نیز نسبت به تنواع مدرن خود دارای مزایایی می باشند. در این چرخ طیار ها از فولاد استفاده می شد. ماده ای که به سهولت قابل دسترسی است و به راحتی می توان شرایط مکانیکی آن را پیشبینی کرد. فولاد این امکان را برای طراحان فراهم می آورد تا علاوه بر ملاحظات مالی، شرایط ایمنی را نیز به خوبی تحت کنترل داشته باشند.

به دلیل اینکه چرخ طیار های فولادی نسبت به انواع کامپوزیتی دارای وزن بیشتر و همچنین مقاومت بالاتری هستند، باید در سرعت های دورانی نسبتا پایینی کار کنند. این ویژگی باعث می شود که برای چرخ طیار های فولادی بتوان از یاتاقان های مدل قدیمی استفاده کرد.

اما یکی از معایب چرخ طیار های فولادی این است که آنها نسبت به چرخ های کامپوزیتی جدید، انرژی و قدرت پایین تری دارند. چرخ طیار های قدیمی معمولای در هوا کار می کنند. که این مسئله باعث می شود تا استهلاک بالایی داشته باشند و همچنین هنگام فعالیت صدای بیشتری تولید کنند. علاوه براین، یک سیستم چرخ طیار خارجی نیاز به چندین مجموعه یاتاقان دارد. که این مسئله خود باعث می شود که قابلیت اعتماد کل مجموعه پایین آمده و هزینه تولید آن بالا برود.
